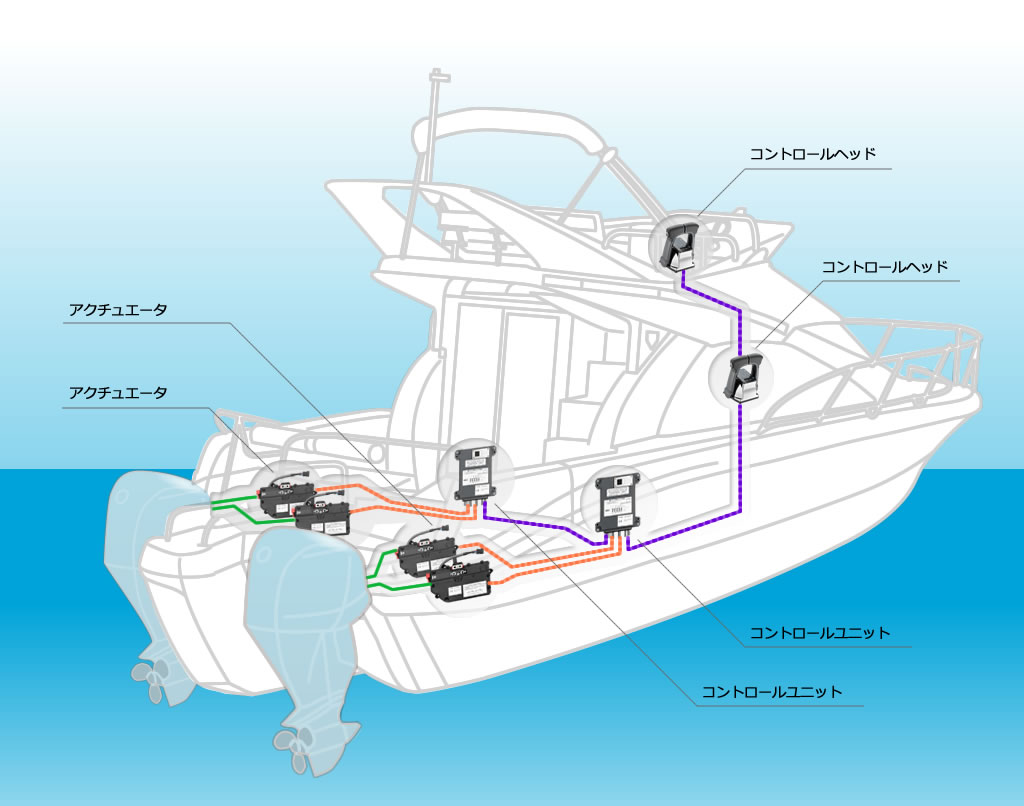

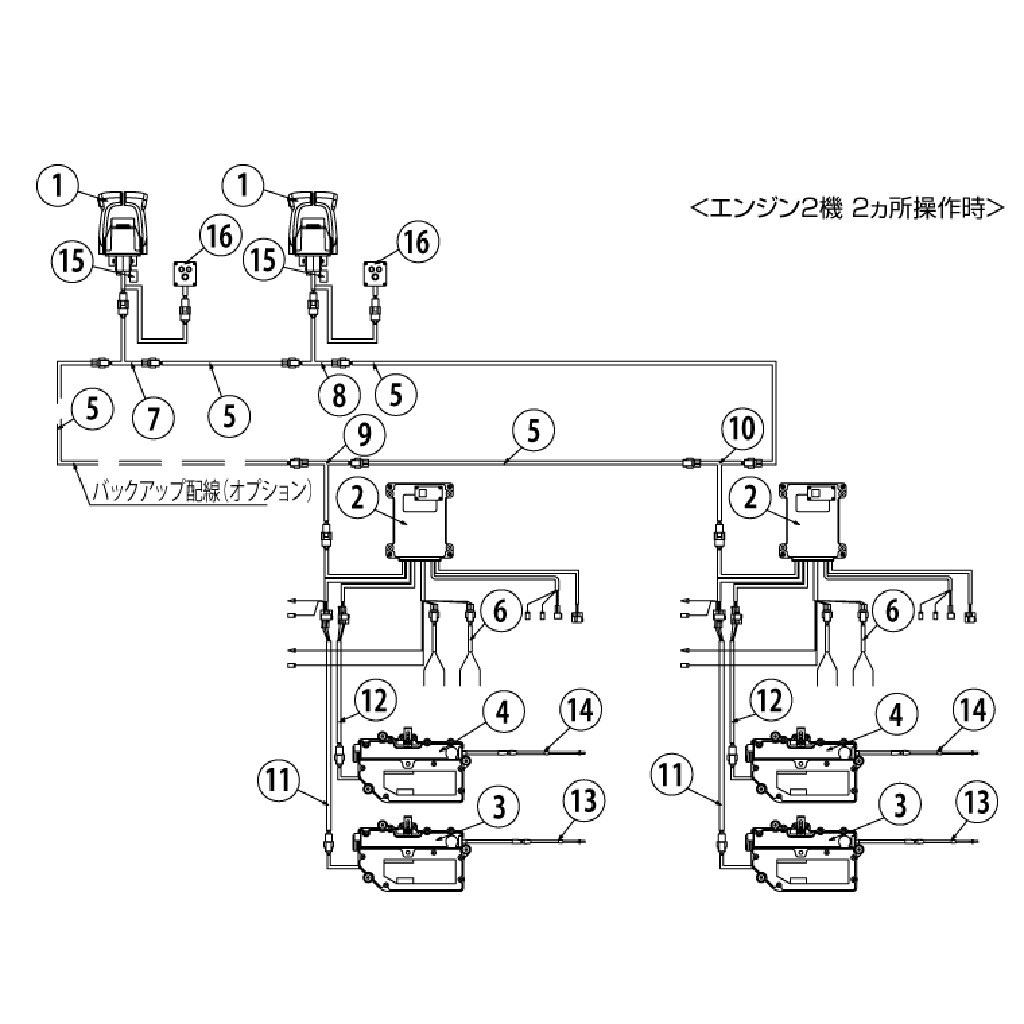

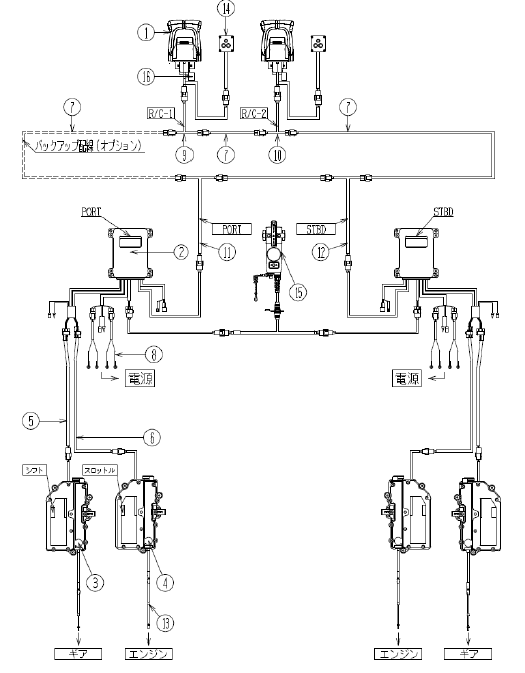

構成図
＜エンジン2機 2箇所操作時＞
構成部品表
| No. | 名称 | 部品番号 | エンジン1機 | エンジン2機 | 備考 | ||
|---|---|---|---|---|---|---|---|
| 1カ所操作 | 2カ所操作 | 1カ所操作 | 2カ所操作 | ||||
| 1 | コントロールヘッド シングル用 PTTスイッチ付き |
NM1007-00 | 1 | 2 | – | – | |
| コントロールヘッド シングル用 PTTスイッチ無し |
NM1008-00 | ||||||
| コントロールヘッド シングル用 ステンレスレバー |
NM1009-00 | ||||||
| コントロールヘッド ツイン用 PTTスイッチ付き |
NM1057-00 | – | – | 1 | 2 | ||
| コントロールヘッド ツイン用 PTTスイッチ無し |
NM1058-00 | ||||||
| コントロールヘッド ツイン用 ステンレスレバー |
NM1059-00 | ||||||
| 2 | コントロールユニット 12Ｖ/24V兼用 |
NM1491-00 | 1 | 2 | |||
| 3 | シフトアクチュエータ | MN0184-00 | 1 | 2 | |||
| 4 | スロットルアクチュエータ | MN0185-00 | 1 | 2 | |||
| 5 | バスハーネス （2m～20ｍ） ＊＊は2m～20mで2mごとに設定あり |
NM0649-＊＊ | 1 | 2 | 2 | 3 | ※バスハーネスの全長は併せて80m以下にてご使用ください。システム性能が低下する恐れがあります。 |
| 6 | ハーネス電源 5m | NM0414-28 | 2 | 4 | |||
| ハーネス電源 10m | NM0414-33 | 2 | 4 | ||||
| 7 | Tハーネス（R/C-1） | MN0647-09 | 1 | 1 | |||
| 8 | Tハーネス（R/C） | NM0647-10 | – | 1 | – | 1 | |
| – | Tハーネス（SINGLE） | NM0647-11 | 1 | – | |||
| 9 | Tハーネス（左舷） | NM0647-12 | – | 1 | |||
| 10 | Tハーネス（右舷） | NM0647-13 | – | 1 | |||
| 11 | シフトアクチュエータハーネス | NM0648-02 | 1 | 2 | |||
| 12 | スロットルアクチュエータハーネス | NM0648-04 | 1 | 2 | |||
| 13 | シフトケーブル | 33HPC・J33HPC | 1 | 2 | ※ケーブルタイプと全長をご指定ください。 | ||
| 14 | スロットルケーブル | 33HPC・J33HPC | 1 | 2 | |||
| 15 | ブザー 12V | NJ0596-00 | 1 | 2 | 1 | 2 | オプション |
| ブザー 24V | NJ0515-00 | ||||||
| 16 | アイドル SW | NJ0765-00 | 1 | 2 | 1 | 2 | |
| – | サーキットブレーカー 20A | NJ0514-00 | 2 | 4 | |||
・オプション購入によりアイドル調整・トローリング操作可能
主要諸元
| 1. 電気性能 | ||
|---|---|---|
| (1)使用電圧 | DC9V～31V | |
| (2)アクチュエータ最大電流 | 16V以下(49N{5kgf}負荷時) | |
| (3)アクチュエータ停止時消費電流 | 0.5A以下 | |
| 2. アクチュエータ性能 | ||
| (1)推力 | 常用最大推力 | 147N{15kgf} |
| 拘束荷重 | 343N{35kgf} | |
| (2)ストローク | シフト | 前進側、後進側 26・30・34・40mm |
| スロットル | 最大 80mm | |
| 3. 温度範囲 | ||
| (1)使用温度 | －20～＋77℃ | |
| (2)保管温度 | －40～＋100℃ | |
オーダーの注意点
オーダーする際は下記の点をお知らせください。
- エンジン数(1～4機)
- 操船カ所(1～4ヵ所)
- コントロールヘッドの種類(PTTSW有無、SUSレバー)
- エンジンメーカー
- シフトのストローク量
- スロットルのストローク量
- バスハーネスの長さ(2～20m、2m単位)
- 電源ハーネスの長さ(5mまたは10m)
- シフトケーブルの先端ネジ径(インチまたはM5)
- シフトケーブルの全長(フィートまたはメートル)
- スロットルケーブルの先端ネジ径(インチまたはM5)
- スロットルケーブルの全長(フィートまたはメートル)
- オプションのブザーおよびブレーカーの要否
保守・点検につきまして
電子リモコンをより安全で快適にご使用戴くために、製品の取扱説明書を参照し、６ヵ月毎に定期点検を実施してください。
また使用条件により大きく異なりますが、各種構成品の定期交換目安は次のとおりです。
| 部品名称 | 作動回数（参考値） | 定期交換目安 |
|---|---|---|
| メカニカルケーブル （コアー単線仕様） |
50,000回 | 使用頻度の高い場合は約2年程度 |
| メカニカルケーブル （コアー撚り線仕様） |
100,000回 | 使用頻度の高い場合は約4年程度 |
| コントロールヘッド、アクチュエータ | 100,000回 | 使用頻度の高い場合は約5年程度 |
| コントロールユニット、ハーネス | ー | 約7年程度 |
