コンチュラスイッチはどのようなアプリケーションのご要望にもお応えいたします。そしてお客様のニーズに柔軟性をもって対応致します。特にこれからのシールドスイッチは、パネル上面のIP66/IP68認定並びにUL1500承認されており、−40℃から+85℃までの温度変化に耐えられます。このような頑強なスイッチが今までこのような魅力的なパッケージで提供されたことがあったでしょうか。数種のアクチュエータタイプに、多種多様な照光、レンズ及び銘板のオプション、数限りない回路の組み合わせ、評価の高いアクセサリを備えたコンチュラスイッチにより、まさに理想的な選択が可能になりました。

特徴

最少の在庫で最大限の設計オプション

取外し可能で取替え可能なアクチュエータはツーリングの変更無しにパネルの設計変更が簡単に行えます。外観と機能性の見事な調和です。

水やほこり、ごみを寄せ付けない

二重のシール保護により、異物の進入を防ぎます。
IP66／IP68認定(パネル上部)

完璧な接続

8および10端子のベースで提供。AMPとPackardの互換性のあるコネクタが使用可能です。

パネルシール(オプション)

パネル背面への水やほこりの侵入を防ぎます。

無数の照光オプション

白熱ランプとLED照光。LED照光は明暗度や色の幅広い選択肢があり、また二層照光や点滅の選定もできます。

厳しい温度にも耐えられる構造

機械油を必要としないローラーピン構造で、−40℃から+85℃までの温度変化に耐えられます。

Vシリーズ　コンチュラスイッチ

Vシリーズのスイッチは定格や色、照光、シンボルの選定を含む数多いオプションを提供しています。このスイッチの特長はまず取り外し可能なアクチュエータであり、アクチュエータのタイプと色を選択できます。単極と双極のいずれの構成でも供給可能であり、四角または棒状のレンズで照光可能です。

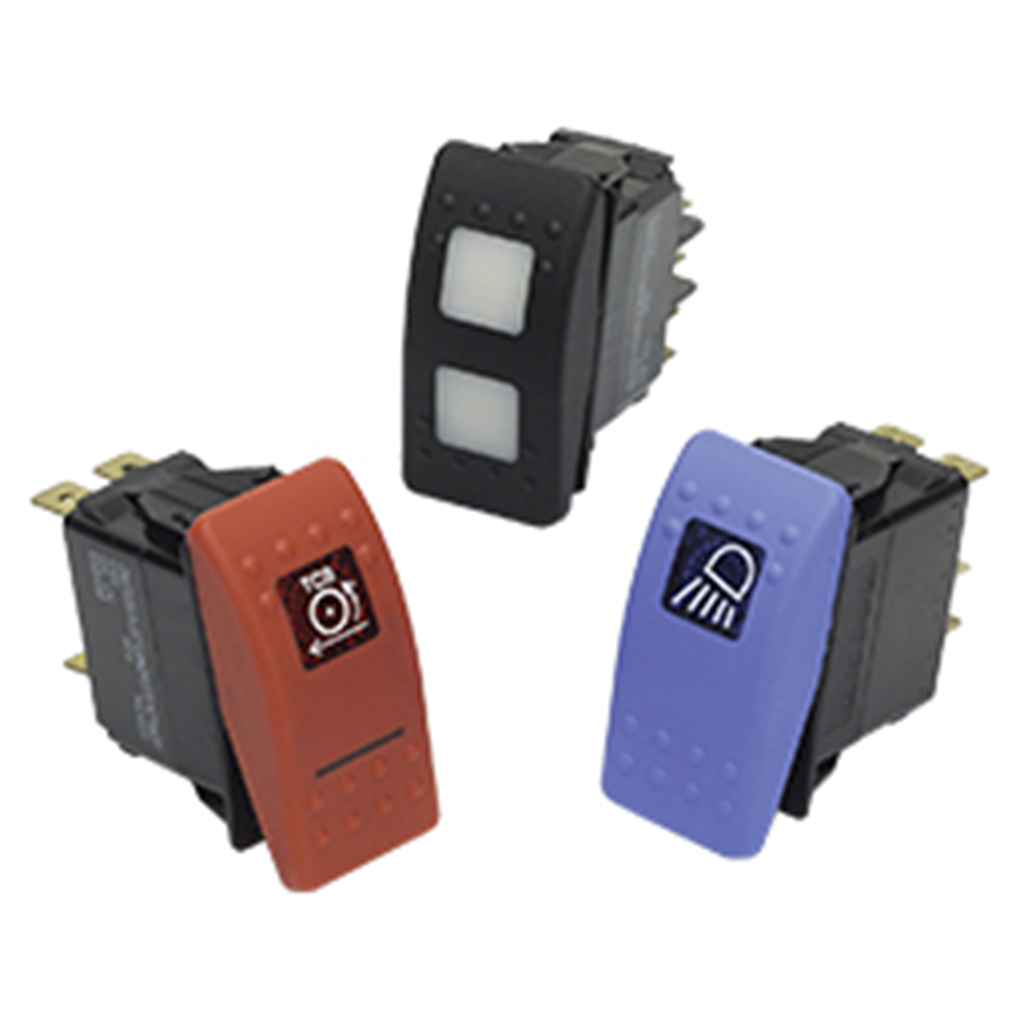

コンチュラII

コンチュラII アクチュエータは、熱可塑性のポリカーボネートからできており、固いナイロンの上張りか、柔らかいエラストマーの上張りのいずれかを選択できます。コンチュラII は外観的なデザインとして、ロッカーの上下にそれぞれ2列の盛り上がった「突起」があります。

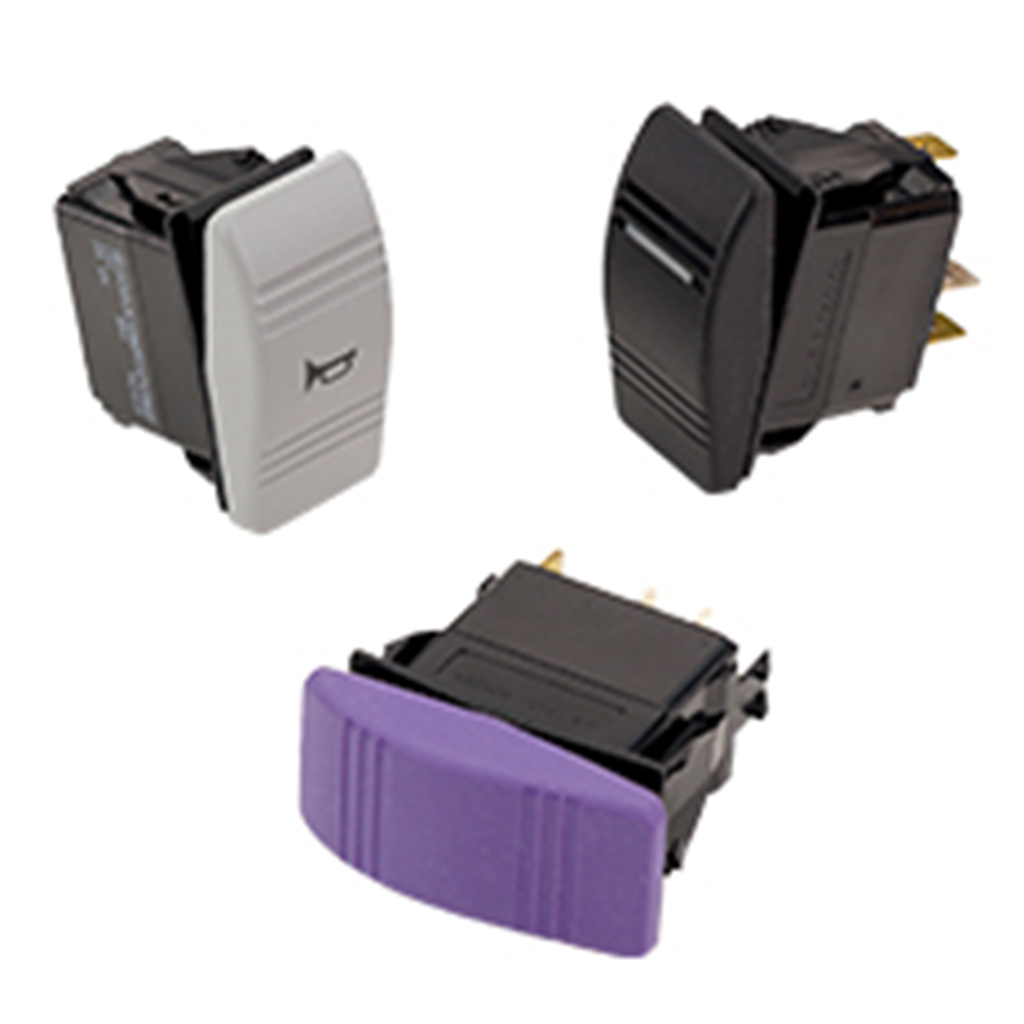

コンチュラIII

コンチュラIII アクチュエータは、熱可塑性のポリカーボネートからできており、固いナイロンの上張りか、柔らかいエラストマーの上張りのいずれかを選択できます。コンチュラIII はロッカーの上下にそれぞれ3列の横線の溝があります。

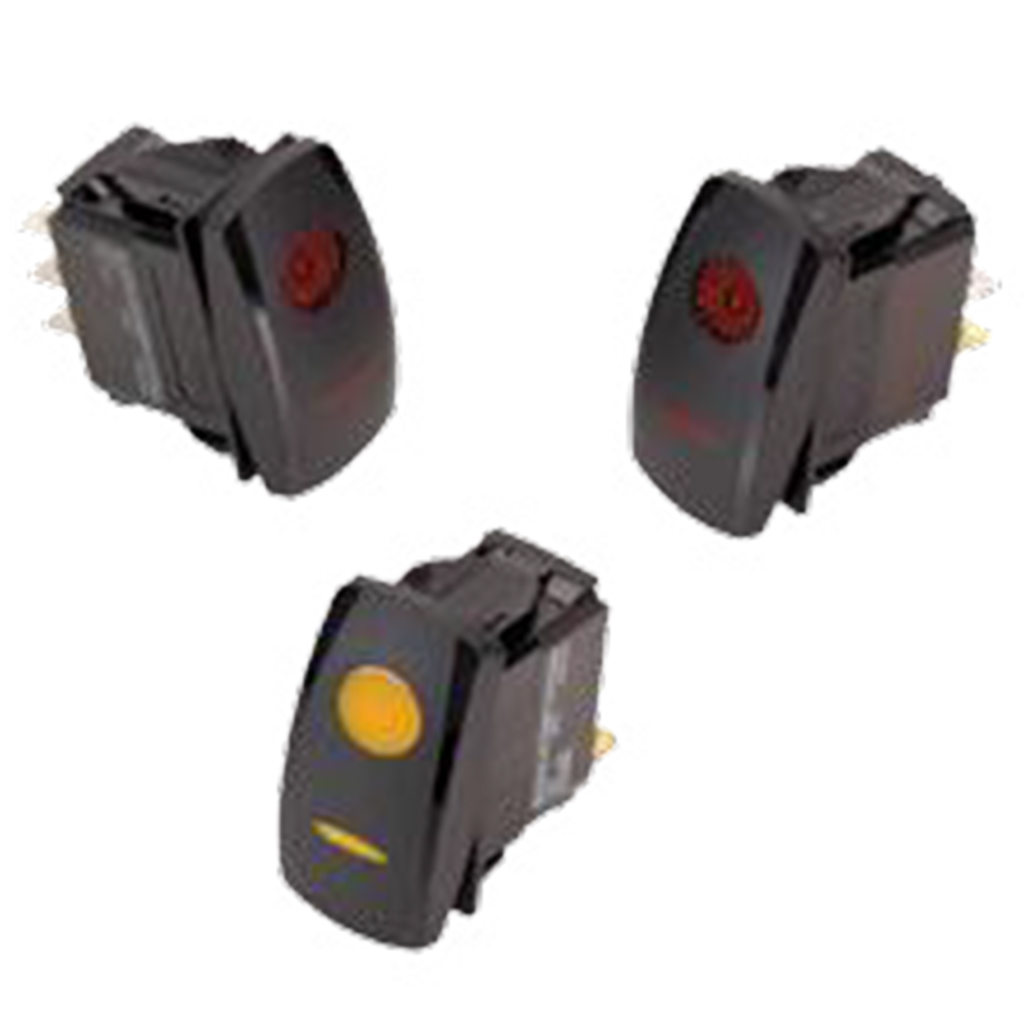

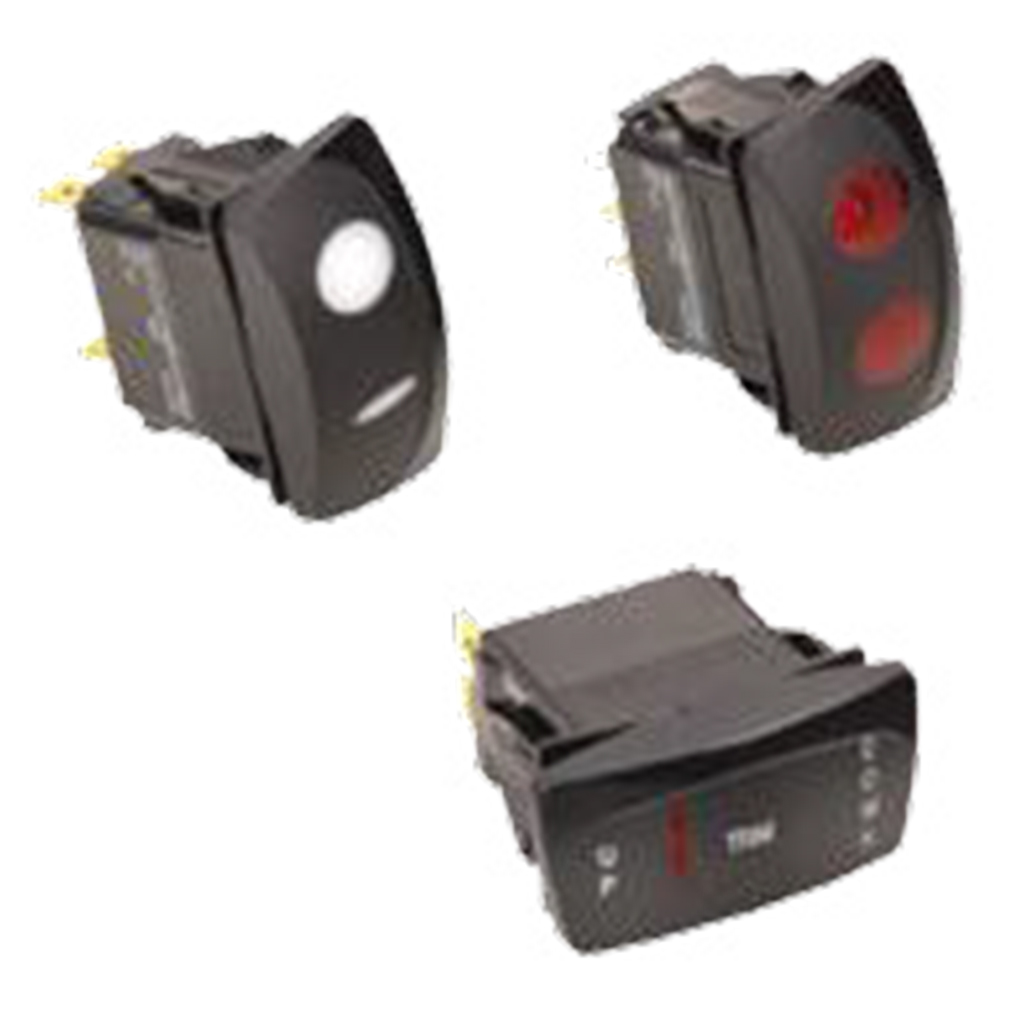

コンチュラIV

コンチュラIV アクチュエータは、湾曲や丸みを帯びた輪郭線によって、最新のパネルデザインを設計者に提供します。このアクチュエータはコンチュラII とIII の平面ブラケット/ベゼルに取り付けることができます。

コンチュラV

左右対称に湾曲したコンチュラV はコンチュラIV の設計概念を補足して完璧にするアクチュエータです。2つのコンチュラ IVの間にそのまま1つでも、またグループでも取り付けることができます。このアクチュエータは平面タイプの取り付けブラケットとともに供給されます。

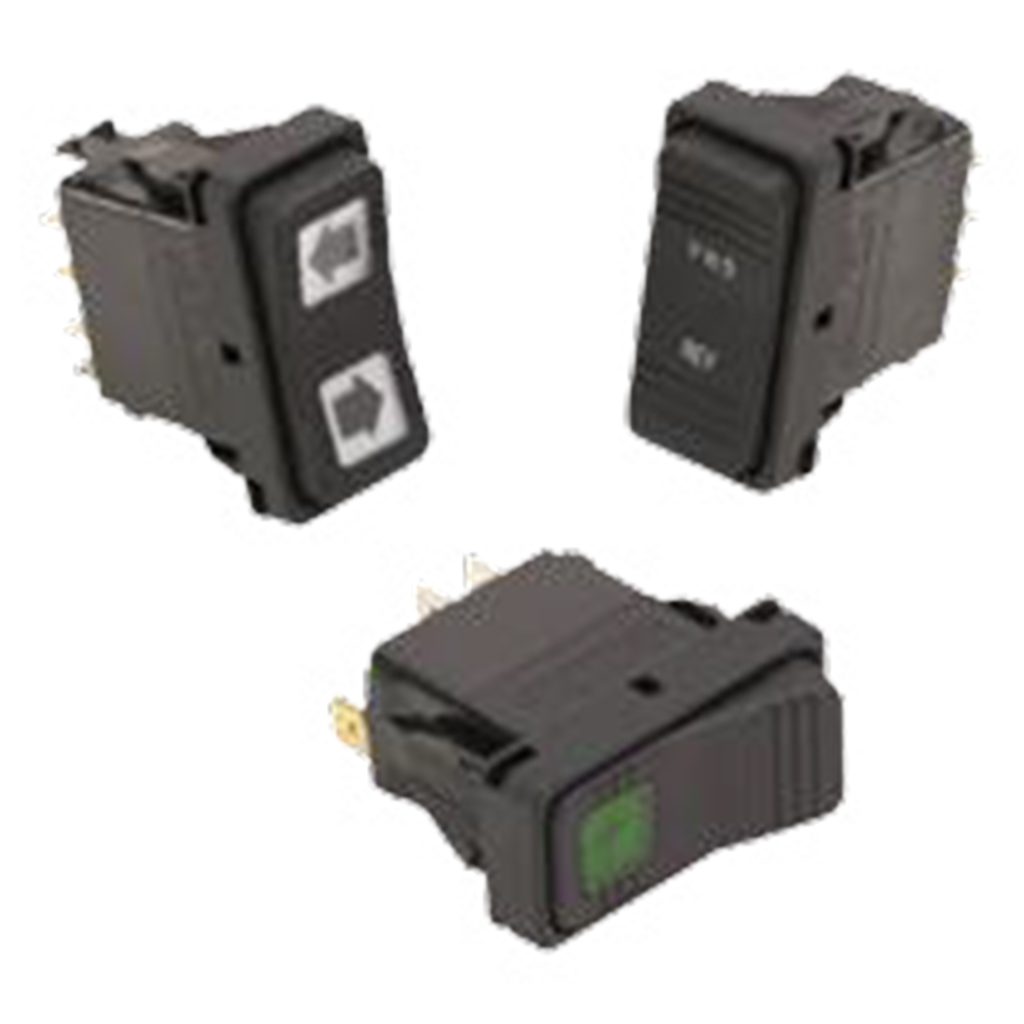

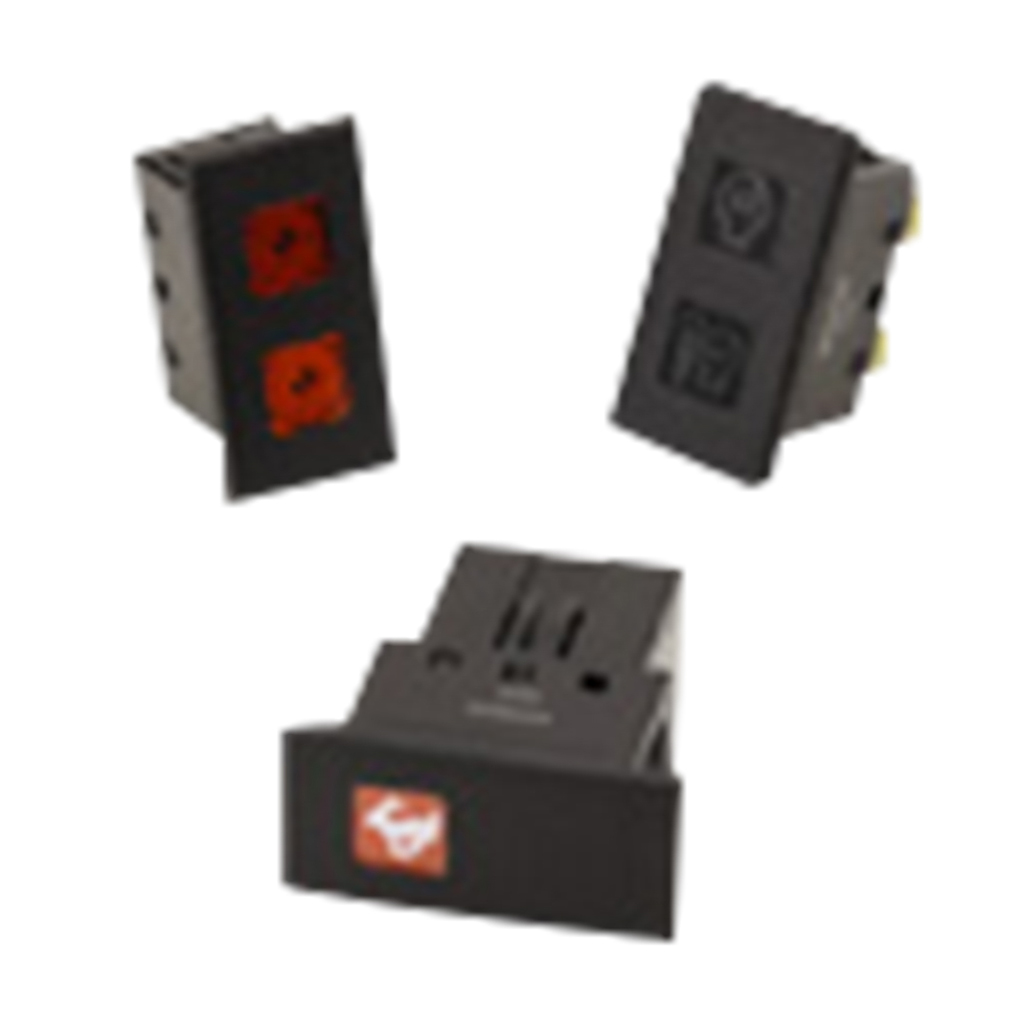

コンチュラX

コンチュラX にある高く盛り上がったブラケットとベゼルはロッカーの不注意による誤作動を防ぐと同時にアクチュエータの下に異物が入り込むのを防ぎます。この伝統的なデザインのアクチュエータは1枚の棒状レンズ、またはレンズのシンボルの耐久性を考え、背後から照明を当てる銘板の付いた1枚か2枚の四角いレンズの構造での供給が可能です。

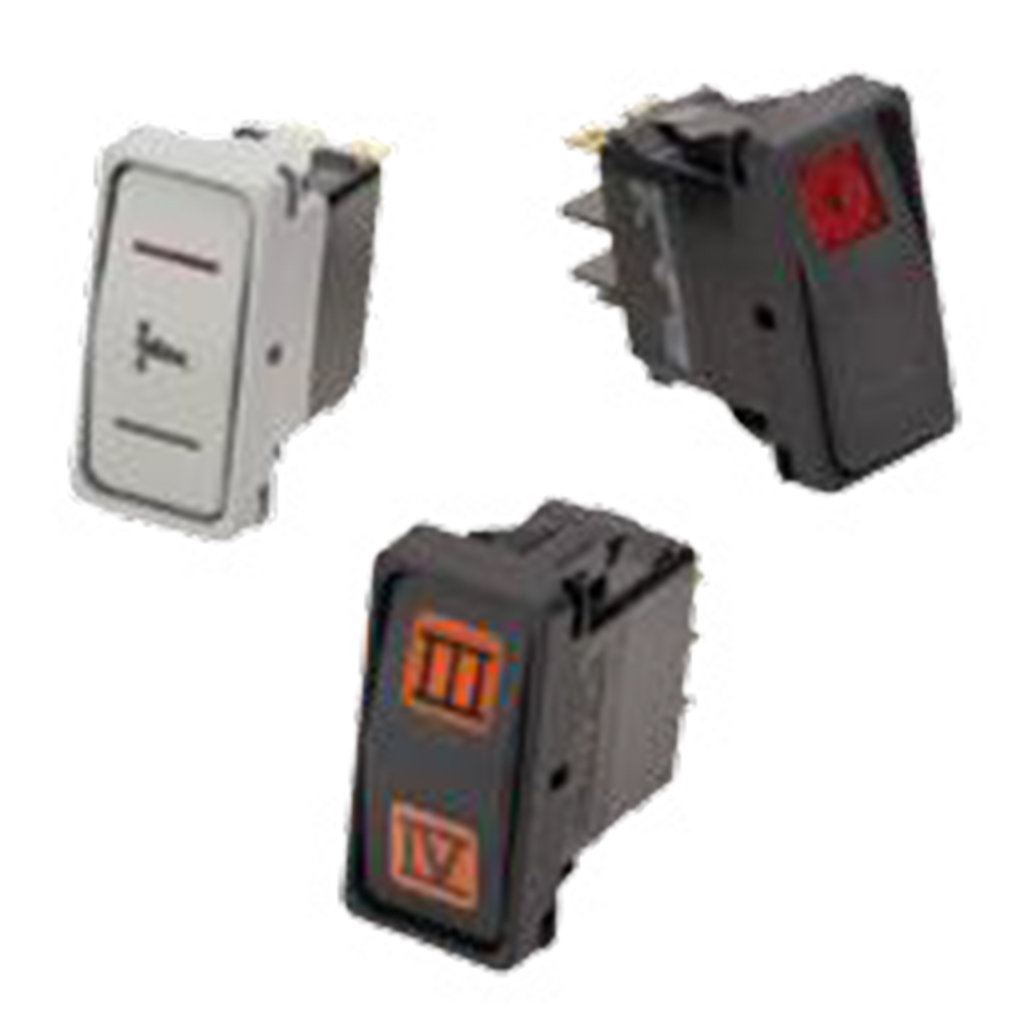

コンチュラXI

コンチュラXI にある高く盛り上がったブラケットとベゼルはロッカーの不注意による誤作動を防ぐと同時にアクチュエータの下に異物が入り込むのを防ぎます。アクチュエータは1枚の棒状レンズ、またはレンズのシンボルの耐久性を考え、背後から照明を当てる銘板の付いた1枚か2枚の四角いレンズの構造での供給が可能です。

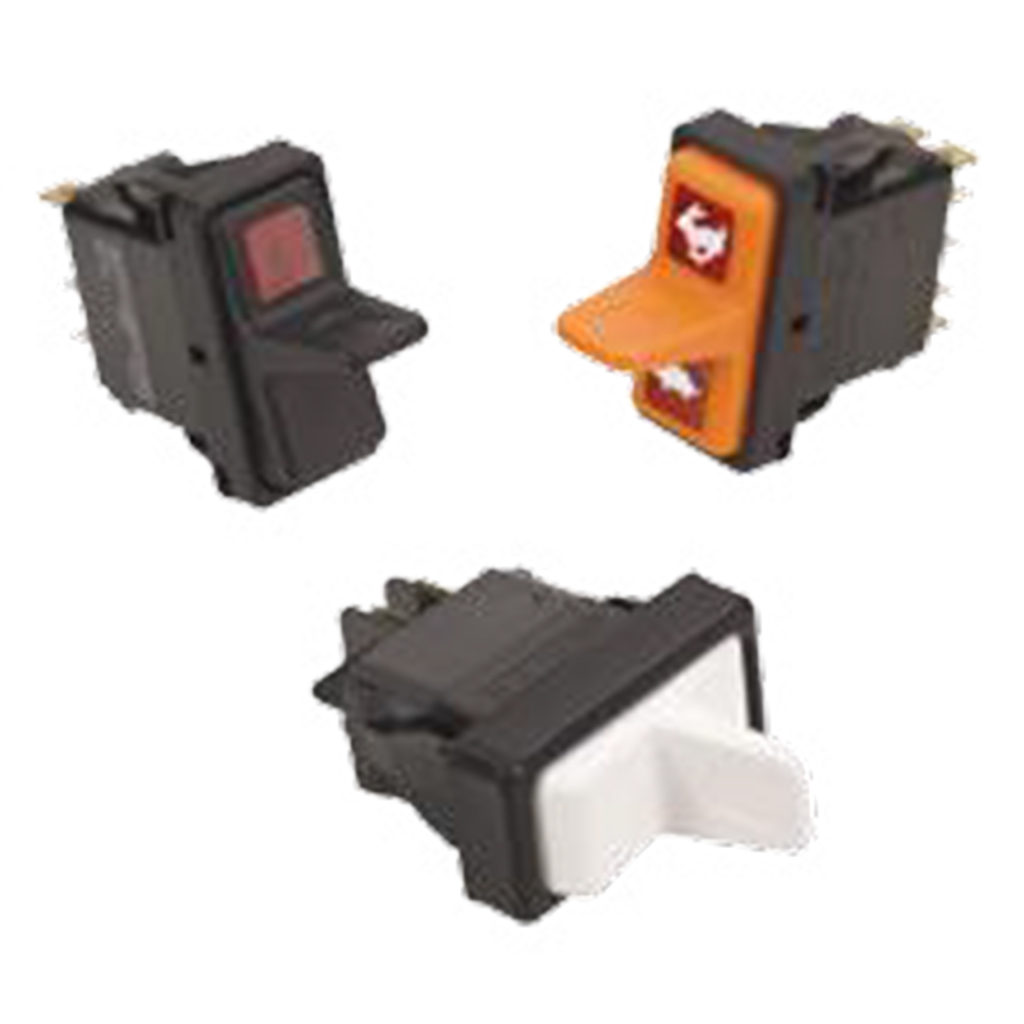

コンチュラXII

コンチュラXII はコンチュラXとXI のスイッチに使用されている高く盛り上がったブラケットとベゼルにパドルタイプのハンドルが付いています。輪郭のはっきりしているハンドルは直覚的に認識できるデザインになっており、輸送関連の様々なアプリケーションの操作に向いています。またコンチュラX とXI の全てのレンズと銘板での供給が可能です。

照光式プラグ

照光式プラグはコンチュラ型の取外し可能/取換え可能なランプ、またはLED照光として供給されます。非常時における安全のため、たとえば油圧や高温、トランスミッションや他の液体のレベルチェック、パーキングブレーキ、その他のシステムの異常動作といった重要なシステムの機能や機能不全について、照光によってオペレータに警告を発します。

Vシリーズ　アクセサリ／オプション

カーリングテクノロジーズ社ではコネクタや取付けパネル、目隠しプラグなど、Vシリーズのアクセサリを多数提供しています。

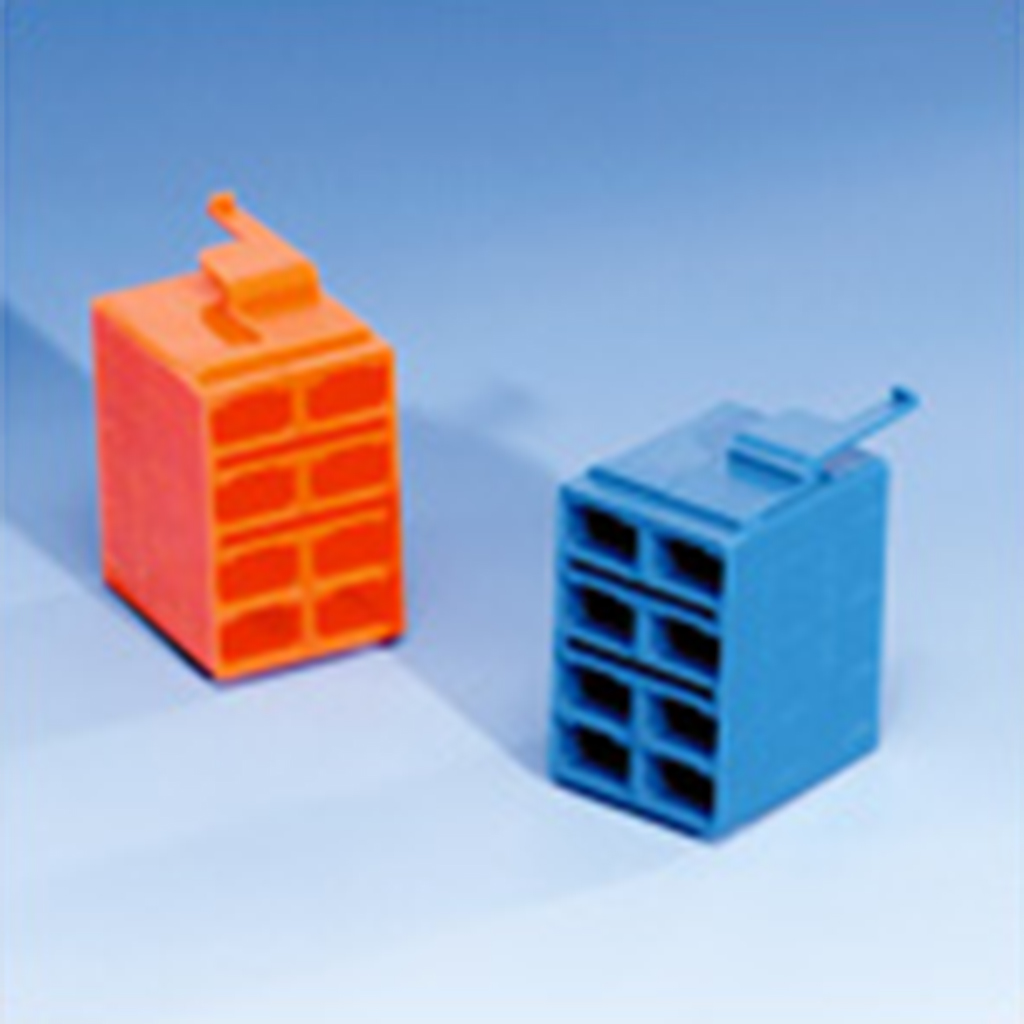

コネクタ

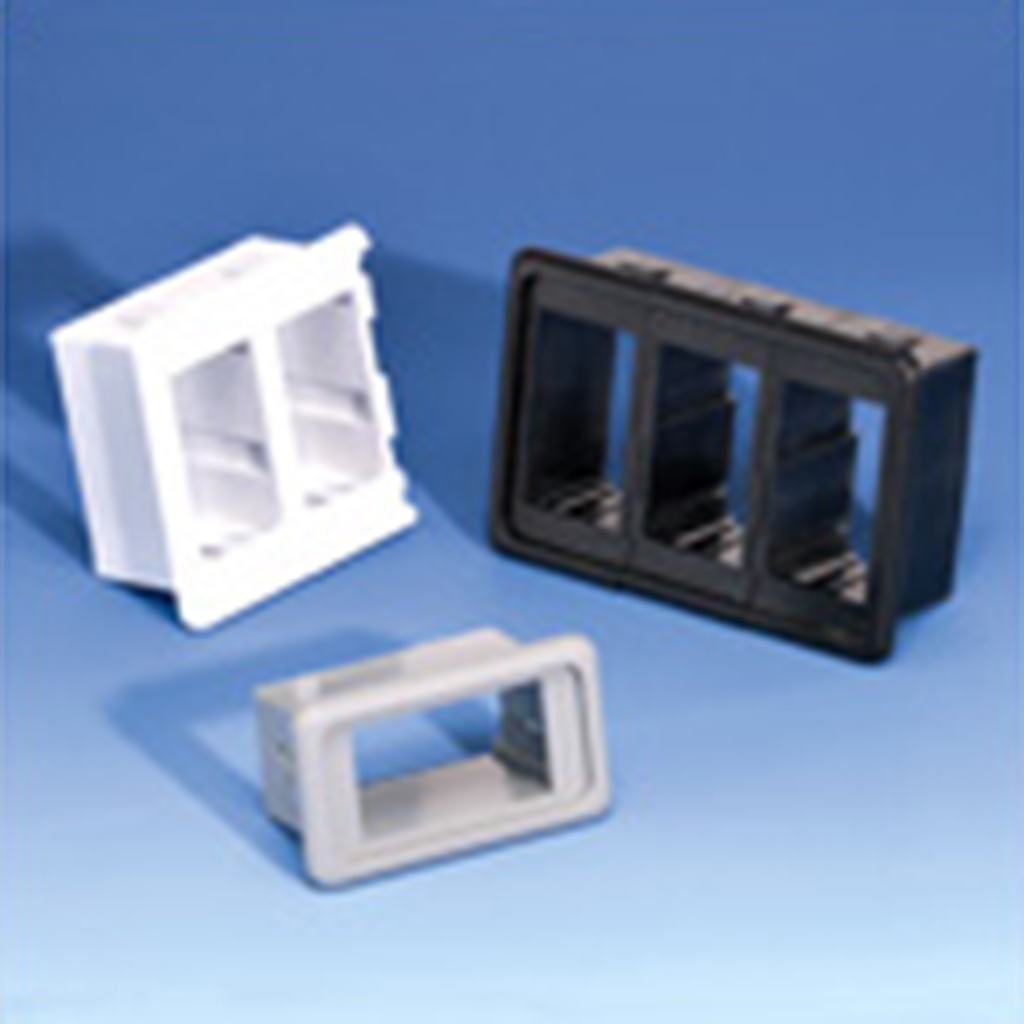

取り付けパネル

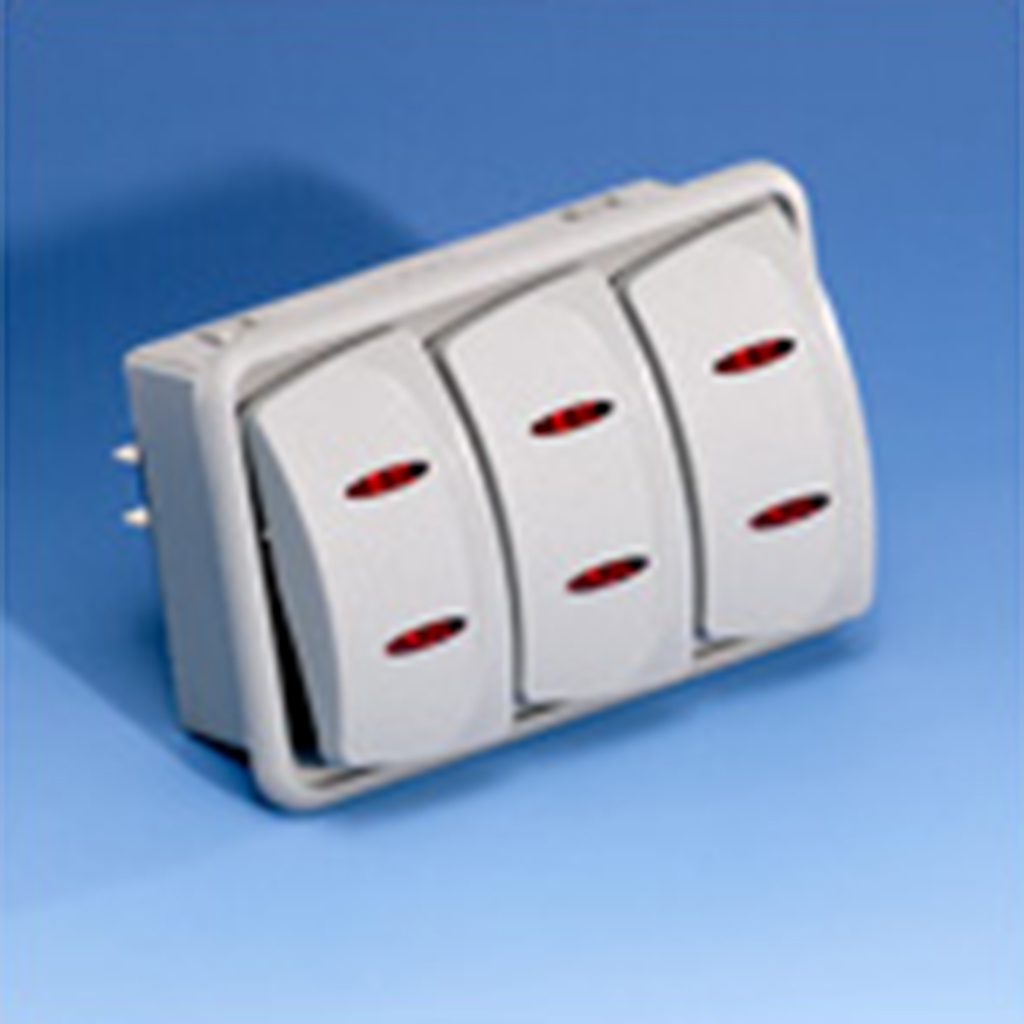

取り付けパネルモジュール

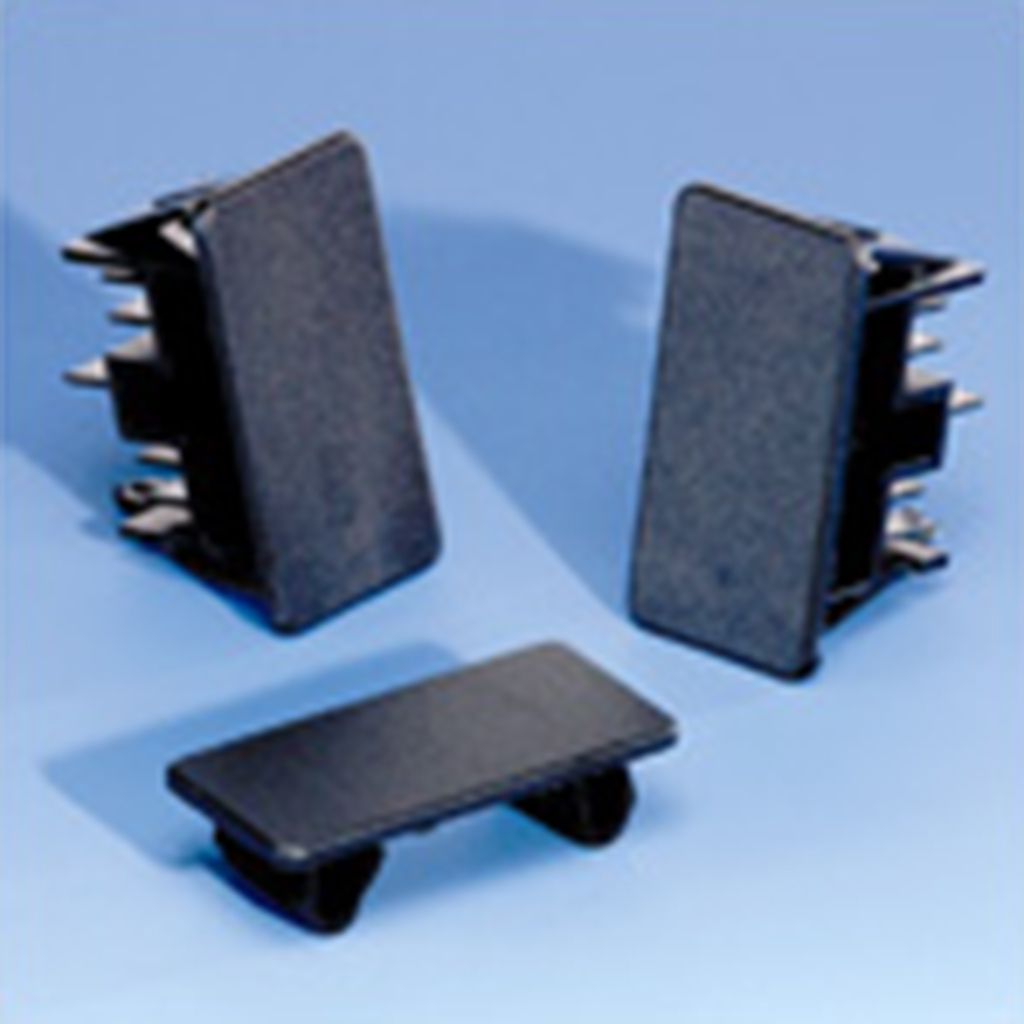

目隠しプラグ

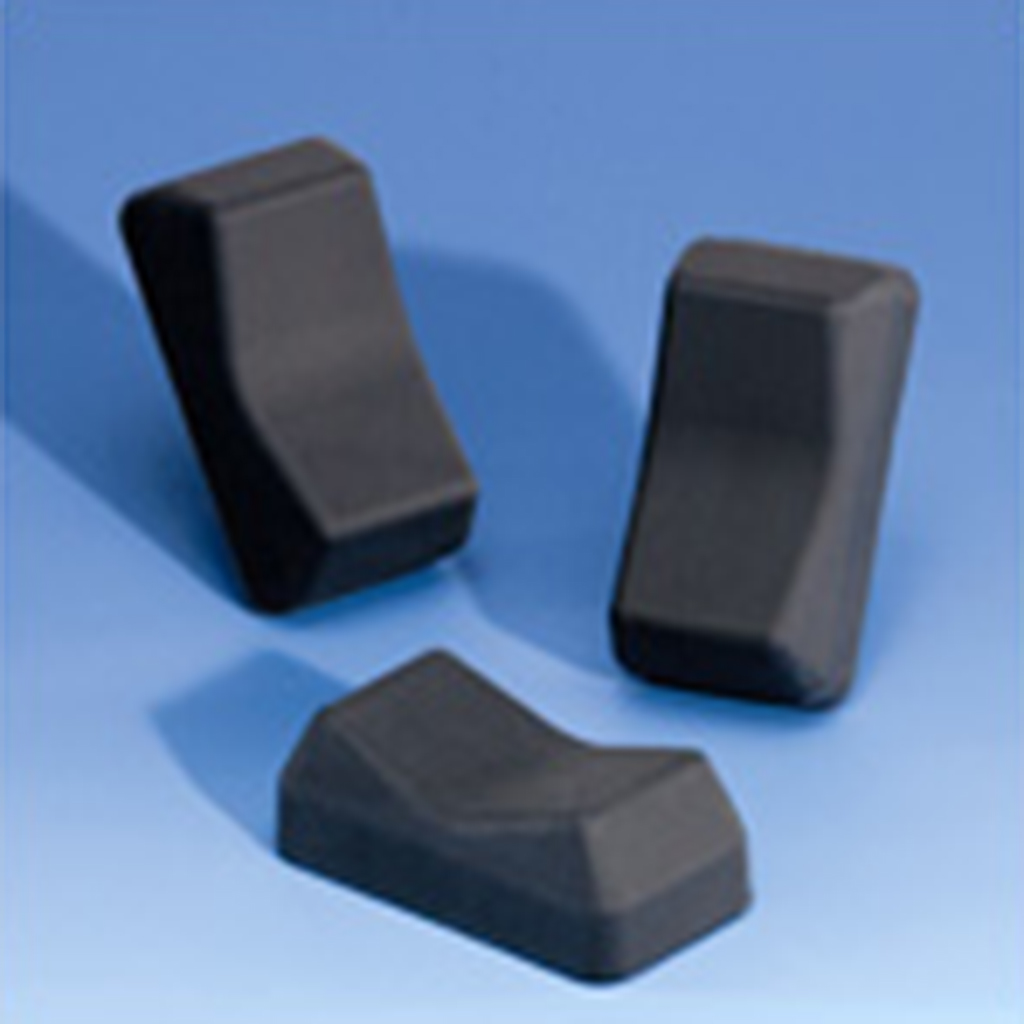

コンチュラXブーツ

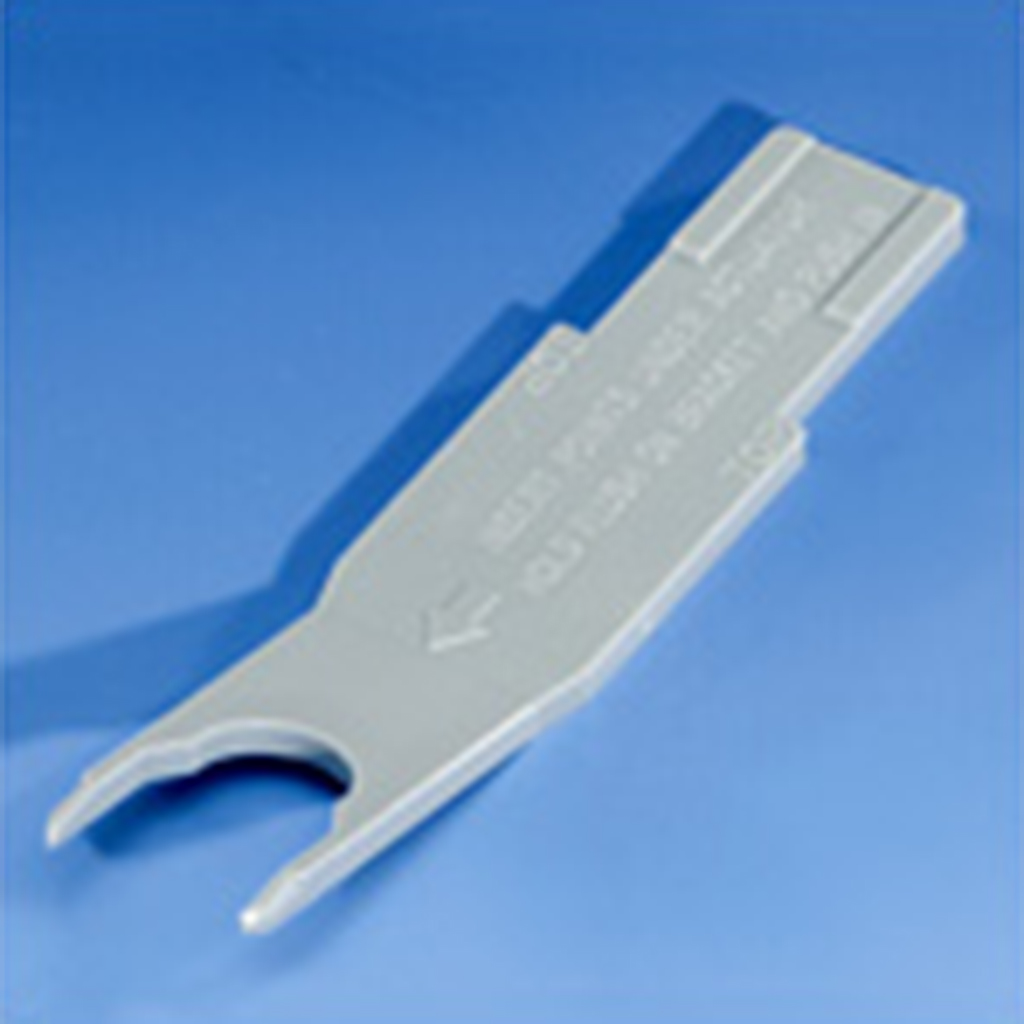

アクチュエータ取外しツール

一般仕様

電気的
接点定格	4VA, @24VDC (MAX) レジスティブ
15A, 125VAC
10A, 250VAC
1/2 HP 125-250VAC
20A, 4-14VDC
15A, 15-28VDC
10A 14VT
6A 125VAC L
絶縁耐圧	1500V RMS
絶縁抵抗	50M Ω
初期接点抵抗	最大10m Ω @4VDC
寿命	50,000-100,000サイクル　従属回路
接点	銀カドミウム酸化物、銀錫酸化物、純銀
端子	真鍮または銅／銀めっき1/4”(6.3ｍｍ)
端子	クイックコネクト標準端子　はんだ用、ワイヤリード
機械的
耐久性	150,000サイクル以上
物理的特徴
照光	白熱　10,000時間
	ネオン25,000時間
	LED　100,000時間
	(LEDは内部に、24VDCまでの電圧に安定器が施されている)
シール	内部
シール	オプションとして外部用ガスケットパネルシール
ベース	125℃までの合成ポリエステル
ベース	UL引火性94V-O
コンチュラ II , III , IV , V
アクチュエータ	ハード仕上げ	アクチュエータの鋳型ベースは熱可塑性のポリカーボネート熱可塑性の固いナイロン66の上張り
アクチュエータ	ソフト仕上げ	アクチュエータの鋳型ベースは熱可塑性のポリカーボネート柔らかいエラストマーの上張り
コンチュラ X , XI , XII
アクチュエータVP	強化ナイロン66　105℃まで
レンズ	ポリカーボネート　　100℃
アクチュエータの移動（変位角度）
2ポジション	18℃
3ポジション	中心より9℃
取付け詳細
パネル厚みの範囲*
ガスケットの数	可能なパネル厚み
0	.030から.250（.76ｍｍから4.76ｍｍ）
1	.030から.109と.147から.157
1	（ .76から2.77ｍｍと3.73から3.98ｍｍ）
要注意：.032、.062、.093、.125、.187、.250の厚さのパネルの場合ガスケットは無

認定規格

環境
環境	シールドバージョン：IEC529、BS5490、DIN 400 50並びにNFC20 010に従ってIP68(パネル上部)
	この基準はフロントパネル部分に適応し、ほこりに対する保護及び圧力下での長時間にわたる浸入の影響を示す。
	圧力下での浸入の標準テストは、水深1ｍに30分間沈める。Ｖシリーズのスイッチは、水中で実験的に作動させ、照光させて、これらの条件を満たす。
耐腐食	流動的混合ガス（FMG）
	ASTM　Ｂ-827、B-845により、クラスIII
	3年間の加速露出
	銀と金のコンタクト
作動温度	ー40℃から85℃
耐振動1	MIl-Std　202Ｆ、メソッド204Ｄテスト条件A0.06　DA　　または　　10G10-500Hzによるテスト。VCHコネクタ付きでテスト。テスト基準：テスト中、または、接点抵抗のその前後で回路の欠損がないこと。
耐振動1	共振調査
耐振動2	24-50 Hz 0.40 DA
	50-2000 ±10Gのピーク
	結果は水平軸　最大3-5G
	ランダム
	24 Hz	0.06PSD-Gsq/Hz
	60 Hz	0.5
	100Hz	0.05
	200Hz	0.025
	2000Hz	0.025
	テスト中回路の欠損なし。＜10μ秒チャター
耐衝撃	MIl-Std　202Ｆ、メソッド213Bテスト条件K により　＠ 30Ｇ
耐衝撃	ＶＣＨコネクタ付でテスト。テスト基準：テスト中、または、接点抵抗のその前後で回路の欠損がないこと。
耐塩分	MIl-Std　202Ｆ、メソッド101Ｄ、テスト条件Aで48時間。シールドタイプのみ。
耐埃	MIl-Std　810Ｃ、メソッド510.により　空気速度300 ± 200フィート／分
耐埃	テスト持続時間16時間
耐熱衝撃	MIl-Std　202Ｆ、メソッド107Ｆ、テスト条件Aにより-55℃〜85℃
耐熱衝撃	テスト基準：接点抵抗のその前後
耐湿度	MIl-Std　202Ｆ、メソッド106Ｆによるテスト
耐湿度	テスト基準：接点抵抗のその前後
点火保護	シールドタイプのコンチュラスイッチはすべて、　点火保護に関するUL1500／ISO8846の条件を満たす。
点火保護	更に、EC指導の船舶製品用94／25／ECにも適合する。
