製品情報

エンドフィッティング

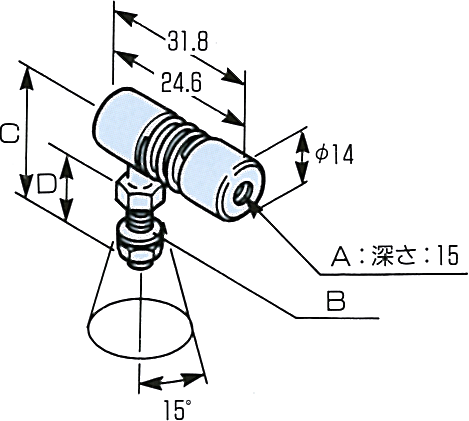

(1)ボールジョイント

(クイックリリースタイプ)
(クイックリリースタイプ)

主材料:ステンレス鋼

ケーブル 部番 A B C D
30L,30シリーズ T1032-00 #10-32UNF M6×1.0 27.7 15
T1034-00 #10-32UNF #3/16-24UNF 34.7 22
T1055-00 #10-32UNF M8×1.25 34.7 22
J30L,J30シリーズ T1033-00 M5×0.8 M6×1.0 27.7 15
40シリーズ T1036-00 #1/4-28UNF M6×1.0 27.7 15
T1038-00 #1/4-28UNF #5/16-24UNF 34.7 22
J40シリーズ T1037-00 M6×1.0 M6×1.0 27.7 15
60シリース ND0345-00 #5/16-24UNF M8×1.25 34.7 22
J60シリーズ T1053-00 M8×1.25 M8×1.25 34.7 22

【ボールジョイントの保守・点検につきまして】

安全で快適にご使用いただくために下記の定期点検を実施してください。

ボールジョイントのボール部およびスリーブ部にグリスを定期的に塗布してください。

また電子リモコン仕様でご使用になる場合はケーブルのストロークとエンジンの切換装置の前進・中立・後進位置が正しく合致するように調整してください。

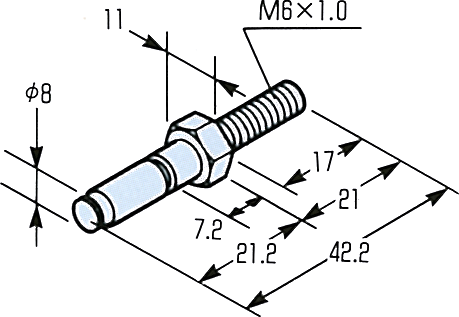

(2)ピボット

(特殊ピボット)
(特殊ピボット)

部品番号:ND0326-00
本体材料:黄銅

この特殊なピボットは30L、30シリーズのロッドがないケーブルに使用します。
(i) 取付板の厚さ:4.8t
(ii)取付板の穴径:φ6
(iii) 割ピンはφ2.5×12~16(JIS 1351)を使用してください。

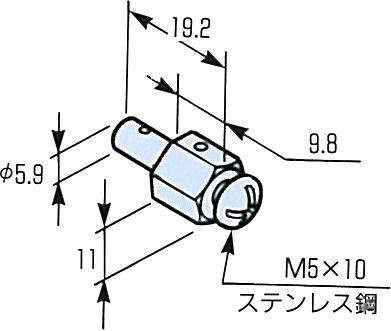

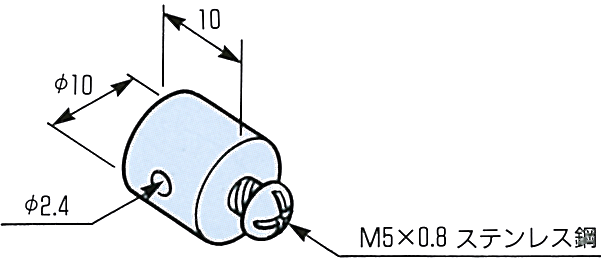

(コアカラー)
(コアカラー)

部品番号:ND0379-00
本体材料:黄銅
※30Lシリーズ用

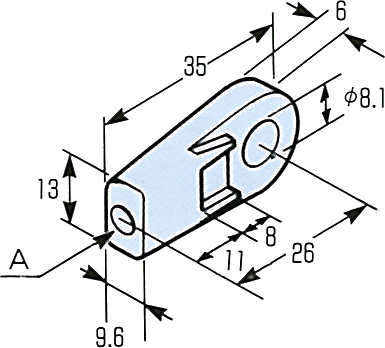

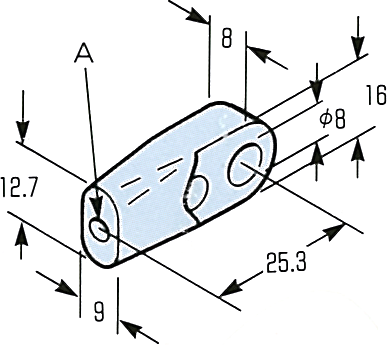

(3)ターミナルアイ

材料:ポリアセタール

ケーブル 部番 A
30、30Lシリーズ ND0397-00 #10-32UNF
J30、J30Lシリーズ ND0602-00 M5×0.8
J40シリーズ A037639-01 M6-1.0

材料:アルミ

ケーブル 部番 A
30、30Lシリーズ NBO100-41 10-32UNF
J30、J30Lシリーズ NBO100-46 M5×0.8
40シリーズ NBO100-47 1/4-28UNF
J40シリーズ NBO100-48 M6×1.0

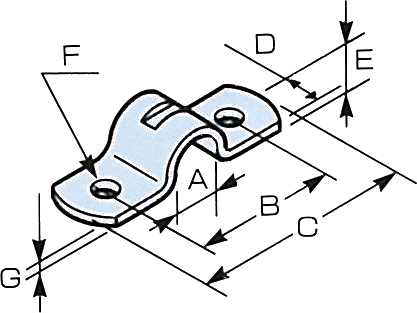

(4)クランプ

この図はA31509を示します。他のクランプは形状が若干異なります。

ケーブル 部番 A B C D E F G 主材料 表面処理
30、J30、30Lシリーズ A31509 9.6 25.4 38.1 12.7 10.6 φ5.2 1.6 軟鉄 亜鉛メッキクロメート
NBO100-42 12 27.5 42 12 10.8 6×8.5 1.5 ステンレス鋼
40、J40シリーズ A31532 12.7 25.4 38.1 12.7 11.1 φ5.6 2.3 軟鉄 亜鉛メッキクロメート
J31532 12.8 30 40 13 14.1 φ5.6 2 軟鉄 亜鉛メッキクロメート
60、J60シリーズ A36733 14.3 31.8 44.5 15.9 16 φ7.1 2.3 軟鉄 亜鉛メッキクロメート

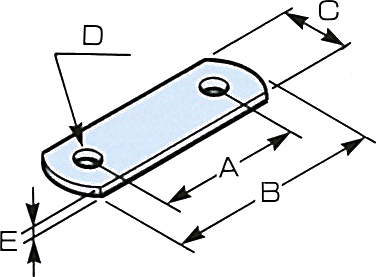

(5)シム

この図はA31538を示します。他のクランプは形状が若干異なります。

ケーブル 部番 A B C D E 主材料 表面処理
30、J30、40、J40シリーズ A31538 25.4 38.1 12.8 φ5.2 2.3 軟鉄 亜鉛メッキクロメート
NBO100-43 27.5 42 12 6×8.5 3 ステンレス鋼
J31538 30 42 13 φ6.6 2.3 軟鉄 亜鉛メッキクロメート
60、J60シリーズ A37884 31.8 44.5 15.9 φ7.1 2.2 軟鉄 亜鉛メッキクロメート

(6)クランプ・シムキット

ケーブル キット部番 構成部品
クランプ シム
30、J30シリーズ A31804 A31509 A31538
40、J40シリーズ A42756 A31532 A31538
J42756 J31532 J31538
60、J60シリーズ A37885 A36733 A37884

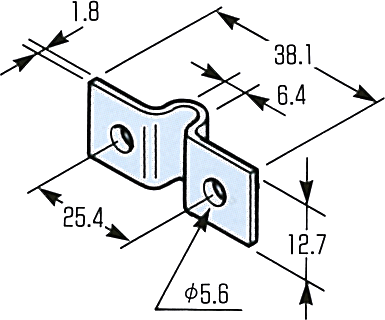

(7)特殊クランプ

ケーブル : 30L、J30L
部品番号 : A43229
材  料 : 軟鉄
表面処理 : 亜鉛メッキクロメート

ハブのないケーブルの固定に使用します。

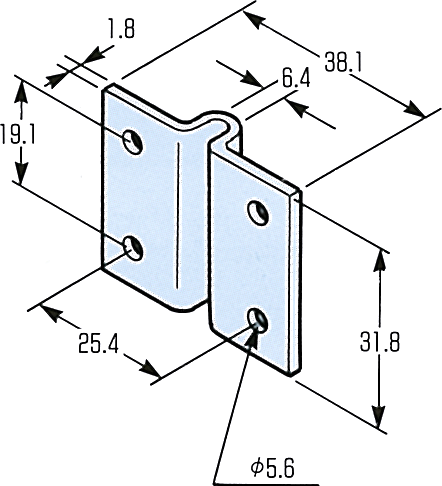

ケーブル : 30L、J30L
部品番号 : A37664
材  料 : 軟鉄
表面処理 : 亜鉛メッキクロメート

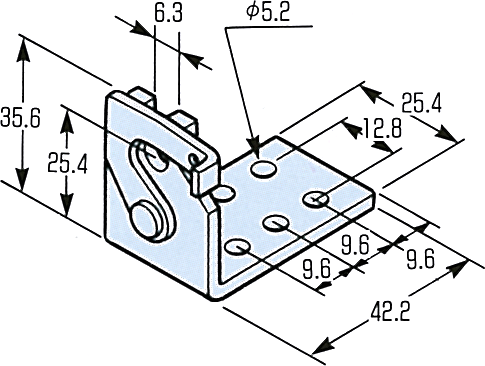

(8)ケーブルフッククリップ

(シングル)
(シングル)

部品番号 : A36174-00
材  料 : ステンレス鋼

Cハブタイプのケーブルの固定に使用します。

(9)ターミナルアイ・ピンセット

部品番号:ND0301-00

部品名 個数 材料 表面処理
ターミナルアイピン 1 黄銅
平ワッシャー(M8) 2 亜鉛メッキクロメート
Eリング(φ6) 1 ステンレス鋼
六角ナット(M6) 1 亜鉛メッキクロメート
内歯ワッシャー(M6) 1 ステンレス鋼

(注) ターミナルアイは使用するケーブルに合わせて別途お求めください。

(10)クランプブラケット

部品番号 : A21600
取付軸径 : φ12.7
材  料 : 軟鉄
板  厚 : 1.9t
表面処理 : 亜鉛メッキクロメート

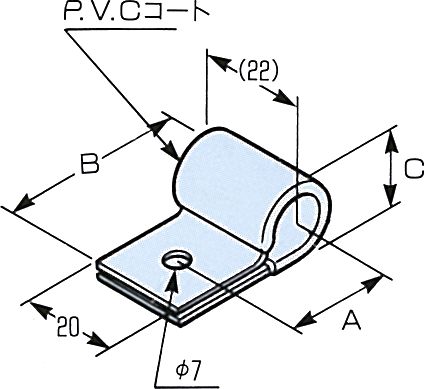

(11)ケーブルサポート

材  料 : 軟鉄
表面処理 : 亜鉛メッキクロメート
この図は取付時を示します。

ケーブル 部番 A B C
30シリーズ T1047-30 16 (34) (φ15.5)
40シリーズ T1047-40 17 (36) (φ17.5)
50シリーズ T1047-60 18 (38) (φ20.5)

製品情報は予告なく変更される場合がございます。 製品は予告なく販売を終了する場合がございます。
